第一台样机调通后，2.4GHz PCB/FPC内置天线怎样稳定走向量产？

2.4GHz PCB/FPC内置天线样品通过只是开始。后续批量能否保持接口、结构和装机表现一致，决定了设备交付后是否还要反复返工。

2.4GHz PCB/FPC内置天线路由器与物联网网关按设备选型

海粤丰通讯 · 更新于 2026-09-19 · 约 5 分钟阅读

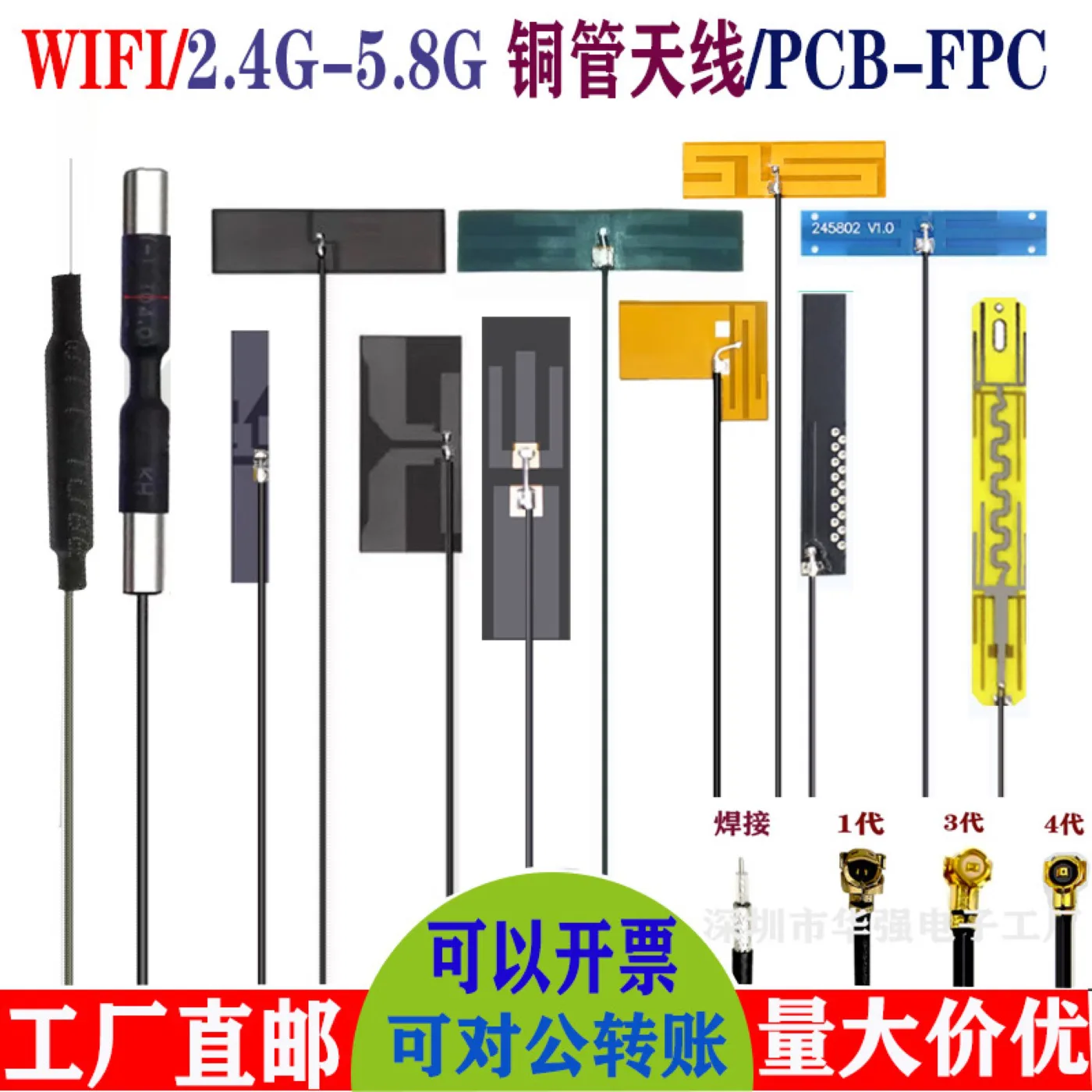

2.4GHz PCB/FPC内置天线实物参考；具体接口、线长与结构以项目确认样为准。

先看设备

2.4GHz PCB/FPC内置天线没有脱离设备的统一答案。主板地、净空、外壳和电池位置都会改变结果，第一轮样品应该在路由器与物联网网关的真实结构里完成比较。

量产一致性取决于装配基准和版本控制

2.4GHz PCB/FPC内置天线进入量产后，即使物料相同，粘贴偏位、馈线走向变化或电池位置波动也会影响结果。确认样通过后，应固定装配基准、线缆路径和检验方法，让生产端可以重复实现研发阶段的状态。

本方案可从2.4GHz、射频同轴和整机尺寸开始讨论。把天线区域、主板地、电池、屏蔽罩、显示屏、金属支架及外壳厚度标在结构图中，才能判断天线尺寸、馈点位置和线缆走向是否合理。

把2.4GHz/5GHz频段、端口数量、外壳和天线姿态一起确认。金属、屏蔽罩、电池、USB噪声和天线间距会改变整机无线表现，不能只看标称增益。内置天线与整机电磁环境耦合明显，标称增益以整机测试结果判断或驻波比以确认样与实测结果判断只能作为候选信息，最终仍需在目标主板和外壳中调试、测量和比较。

在最终外壳和典型距离下比较吞吐、丢包、连接稳定性与不同姿态。建议在不同握持、摆放和典型工作状态下记录RSSI、吞吐、丢包或业务成功率，同时复核驻波和效率变化；若设备包含多路无线，还要检查天线间距与共存干扰。

样品通过后，应固定天线版本、粘贴或卡位基准、馈线走向、连接器压合方式和禁止靠近区域。海粤丰通讯可按确认样配合标签包装与持续供货，结构改版时重新评估匹配。

FAQ

路由器与物联网网关可以使用2.4GHz PCB/FPC内置天线吗？

需要让这款产品回到目标设备里验证。接口与结构先对上，再记录整机驻波/效率、业务稳定性与装配偏差；如果外壳、位置或线长变化，结论也要随之复核。

2.4GHz PCB/FPC内置天线替换现有方案前要核对什么？

至少核对2.4GHz、按系统阻抗确认、射频同轴、结构尺寸、线缆或装配方式，并在同一台目标设备中做对照测试，不能只按外观互换。

2.4GHz PCB/FPC内置天线批量定制需要提供哪些信息？

如果已有确认样或图纸，先说明哪些部分保持不变、哪些部分需要调整；没有完整资料时，也可以从设备照片、接口、频段和数量开始逐项补齐。

Sample first

如果已有旧样品，可以从替换目标开始；如果设备还在开发，发来模组型号、接口照片和大致安装空间即可。先把第一根做对，再结合小批量和后续数量确认价格与交期。

接口正面与侧面照片、设备用途、模组型号、现有天线或线束，任选一项都可以作为开始。看过实际情况后，再一起补齐频段、线长、结构和数量。
