第一台样机调通后，5150-5850MHz PCB内置天线怎样稳定走向量产？

5150-5850MHz PCB内置天线样品通过只是开始。后续批量能否保持接口、结构和装机表现一致，决定了设备交付后是否还要反复返工。

5150-5850MHz PCB内置天线路由器与物联网网关按设备选型

海粤丰通讯 · 更新于 2026-09-19 · 约 5 分钟阅读

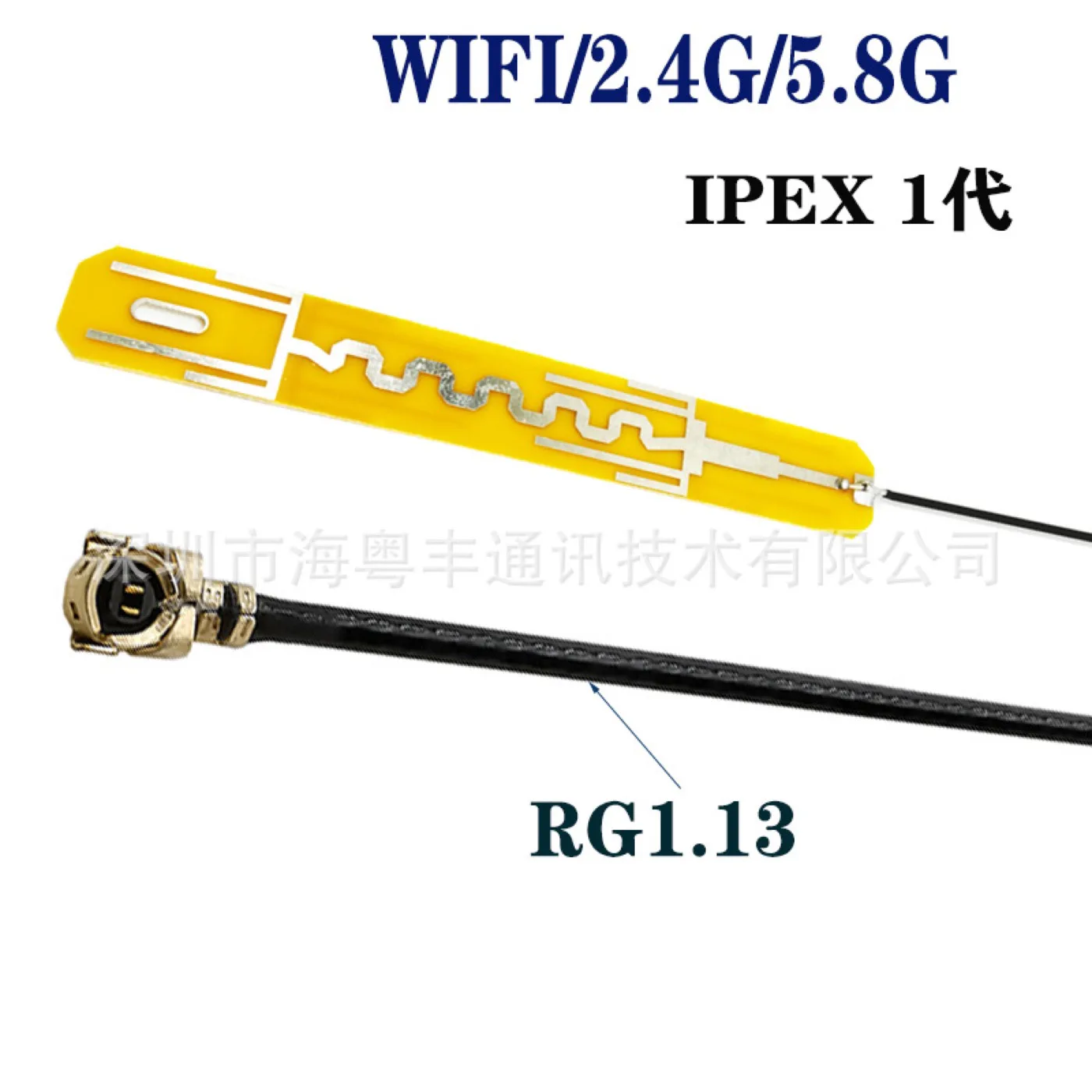

5150-5850MHz PCB内置天线实物参考；具体接口、线长与结构以项目确认样为准。

先看设备

5150-5850MHz PCB内置天线没有脱离设备的统一答案。主板地、净空、外壳和电池位置都会改变结果，第一轮样品应该在路由器与物联网网关的真实结构里完成比较。

量产一致性取决于装配基准和版本控制

5150-5850MHz PCB内置天线进入量产后，即使物料相同，粘贴偏位、馈线走向变化或电池位置波动也会影响结果。确认样通过后，应固定装配基准、线缆路径和检验方法，让生产端可以重复实现研发阶段的状态。

本方案可从5150-5850MHz、IPEX和整机尺寸开始讨论。把天线区域、主板地、电池、屏蔽罩、显示屏、金属支架及外壳厚度标在结构图中，才能判断天线尺寸、馈点位置和线缆走向是否合理。

把2.4GHz/5GHz频段、端口数量、外壳和天线姿态一起确认。金属、屏蔽罩、电池、USB噪声和天线间距会改变整机无线表现，不能只看标称增益。内置天线与整机电磁环境耦合明显，标称增益7dB或驻波比≤2.0只能作为候选信息，最终仍需在目标主板和外壳中调试、测量和比较。

在最终外壳和典型距离下比较吞吐、丢包、连接稳定性与不同姿态。建议在不同握持、摆放和典型工作状态下记录RSSI、吞吐、丢包或业务成功率，同时复核驻波和效率变化；若设备包含多路无线，还要检查天线间距与共存干扰。

样品通过后，应固定天线版本、粘贴或卡位基准、馈线走向、连接器压合方式和禁止靠近区域。海粤丰通讯可按确认样配合标签包装与持续供货，结构改版时重新评估匹配。

FAQ

路由器与物联网网关可以使用5150-5850MHz PCB内置天线吗？

需要让这款产品回到目标设备里验证。接口与结构先对上，再记录整机驻波/效率、业务稳定性与装配偏差；如果外壳、位置或线长变化，结论也要随之复核。

5150-5850MHz PCB内置天线替换现有方案前要核对什么？

至少核对5150-5850MHz、50Ω、IPEX、结构尺寸、线缆或装配方式，并在同一台目标设备中做对照测试，不能只按外观互换。

5150-5850MHz PCB内置天线批量定制需要提供哪些信息？

如果已有确认样或图纸，先说明哪些部分保持不变、哪些部分需要调整；没有完整资料时，也可以从设备照片、接口、频段和数量开始逐项补齐。

Sample first

如果已有旧样品，可以从替换目标开始；如果设备还在开发，发来模组型号、接口照片和大致安装空间即可。先把第一根做对，再结合小批量和后续数量确认价格与交期。

接口正面与侧面照片、设备用途、模组型号、现有天线或线束，任选一项都可以作为开始。看过实际情况后，再一起补齐频段、线长、结构和数量。
