gsm PCB内置天线怎么布局，先把真正的净空留出来

为无线通信模组选择gsm PCB内置天线时，频段、接口和安装方式需要一起看。先回到真实设备，往往比只比较外观和单个参数更容易找到合适方向。

gsm PCB内置天线无线通信模组按设备选型

海粤丰通讯 · 更新于 2026-09-19 · 约 5 分钟阅读

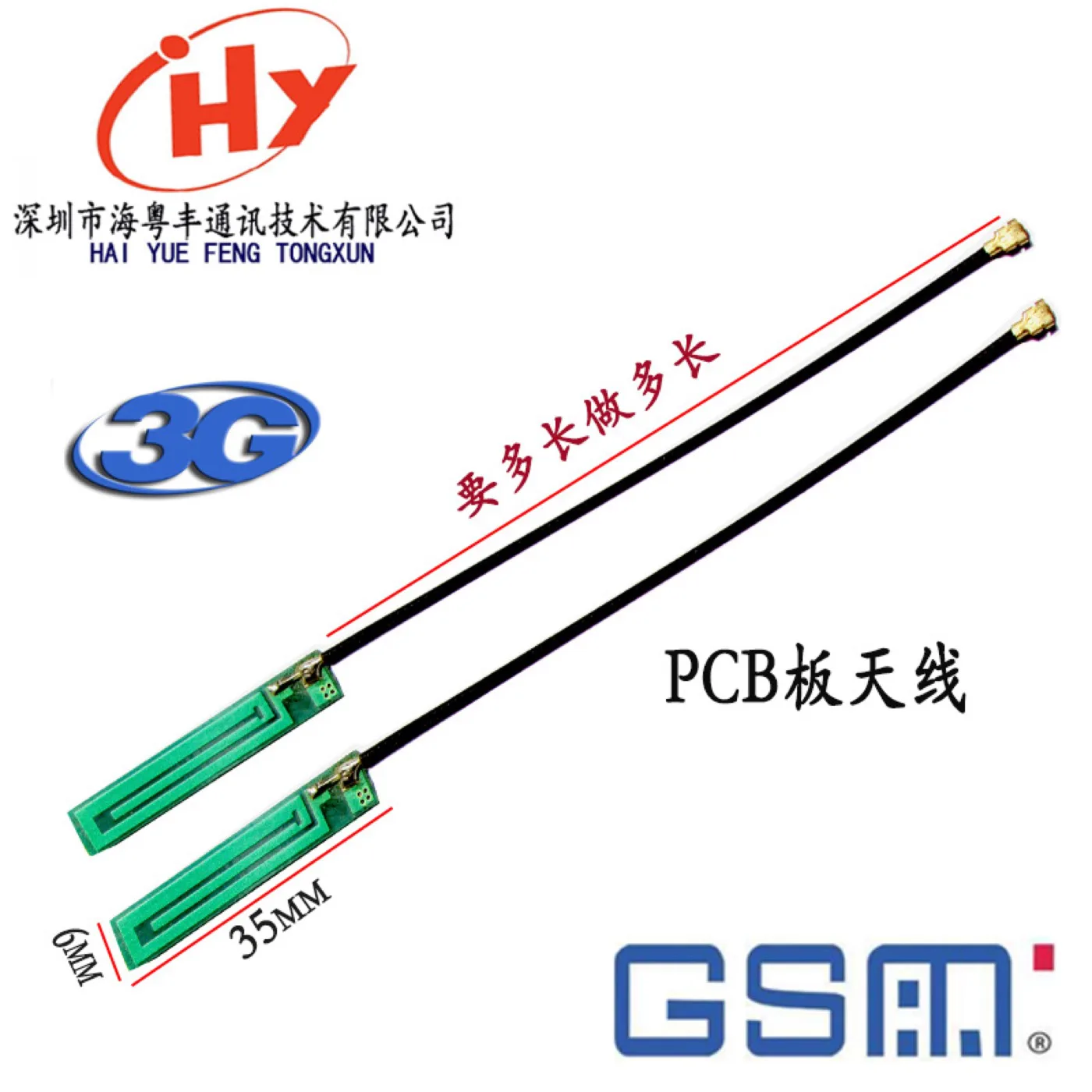

gsm PCB内置天线实物参考；具体接口、线长与结构以项目确认样为准。

先看设备

gsm PCB内置天线没有脱离设备的统一答案。主板地、净空、外壳和电池位置都会改变结果，第一轮样品应该在无线通信模组的真实结构里完成比较。

内置天线的第一参数其实是空间

无线通信模组选择gsm PCB内置天线时，尺寸小只是入口，真正需要优先确认的是净空区、主板地、外壳材料、电池和屏蔽罩位置。先把这些边界画出来，再选择馈点和天线形态，比直接套用一款通用天线更有效。

本方案可从gsm、IPEX接口和整机尺寸开始讨论。把天线区域、主板地、电池、屏蔽罩、显示屏、金属支架及外壳厚度标在结构图中，才能判断天线尺寸、馈点位置和线缆走向是否合理。

先预留净空区、主板地、电池与屏蔽罩位置，再确认接口和贴装方向。天线贴近金属、地平面不足或整机改版后，频偏和效率变化可能比裸测更明显。内置天线与整机电磁环境耦合明显，标称增益3dbi或驻波比≤1.5只能作为候选信息，最终仍需在目标主板和外壳中调试、测量和比较。

在最终外壳、主板和装配方式下做匹配与业务测试，并固定粘贴基准。建议在不同握持、摆放和典型工作状态下记录RSSI、吞吐、丢包或业务成功率，同时复核驻波和效率变化；若设备包含多路无线，还要检查天线间距与共存干扰。

样品通过后，应固定天线版本、粘贴或卡位基准、馈线走向、连接器压合方式和禁止靠近区域。海粤丰通讯可按确认样配合标签包装与持续供货，结构改版时重新评估匹配。

FAQ

无线通信模组可以使用gsm PCB内置天线吗？

先核对模块频段、接口、安装位置和整机环境。照片或结构信息确认后，可以选择接近的规格试装，再用整机驻波/效率、业务稳定性与装配偏差判断是否适合继续。

gsm PCB内置天线替换现有方案前要核对什么？

至少核对gsm、50Ω、IPEX接口、结构尺寸、线缆或装配方式，并在同一台目标设备中做对照测试，不能只按外观互换。

gsm PCB内置天线批量定制需要提供哪些信息？

先发来无线通信模组的模块型号、频段、接口照片、安装空间，以及线长或结构要求。再结合样品数量、预计批量和验收重点，确认是从成熟规格试样，还是调整接口与结构。

Back to device

把当前产品、安装位置和设备表现放在一起对照，常常能先排除接口、线损或遮挡问题。需要换样时，也能知道这一轮究竟想验证什么。
