天线馈线变长后如何评估射频损耗

评估天线馈线加长是否可行，应同时看工作频率、同轴线材、总长度、连接器数量、安装环境和整机测试结果。

海粤丰通讯产品选型团队 · 更新于 2026-07-21

先把完整链路画清楚

从模块射频口开始，列出板端连接器、转接线、穿板接口、延长线和天线端的每一个连接点。只计算一段线材而忽略转接头与多段跳线，容易低估实际链路损耗。

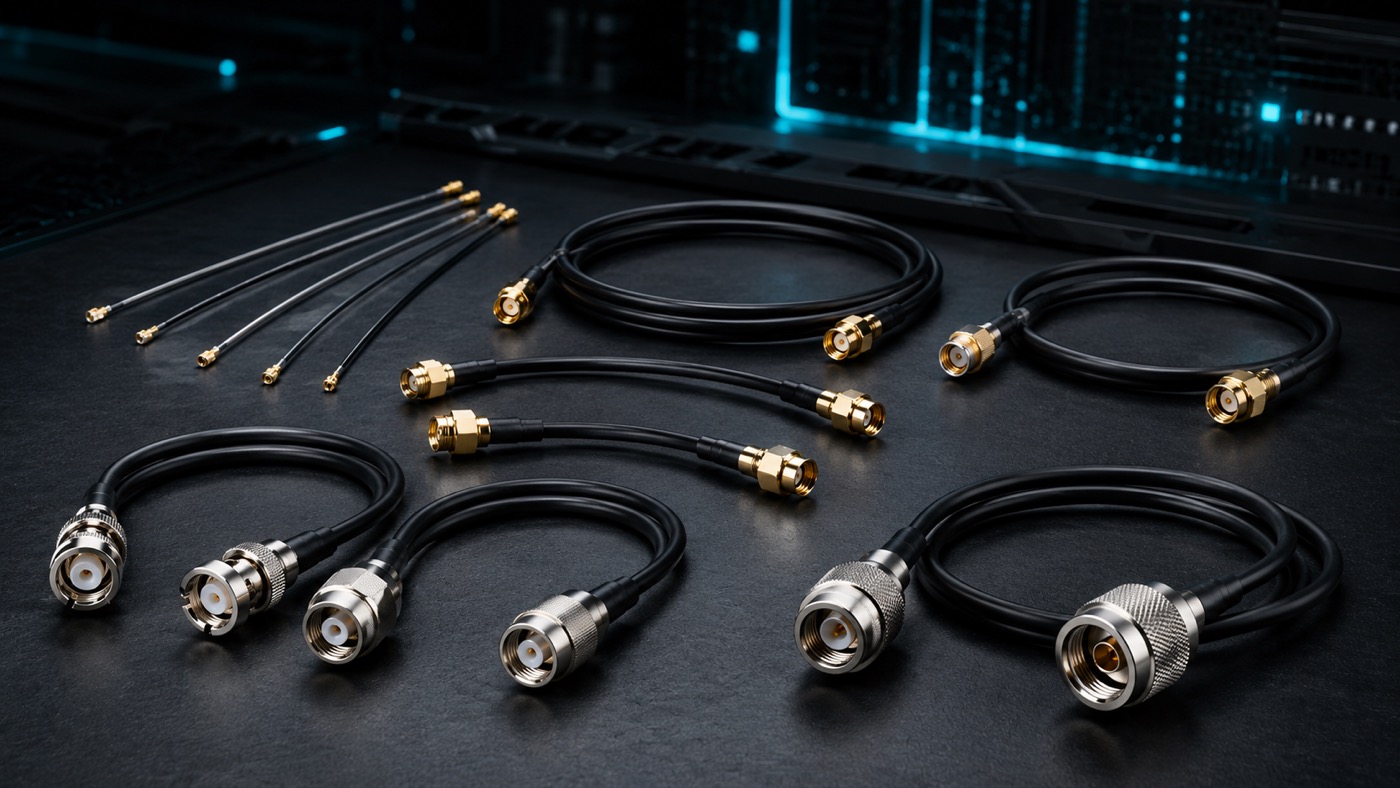

同一种同轴线在不同频率下的衰减不同，总长度增加通常会带来更多损耗。应使用具体线材供应商提供的规格数据，在目标频率下按长度估算，不能用线径或RG名称直接替代。

较粗或低损耗线材可能需要更大的弯折空间，细软线材则更便于板内走线。选型要同时考虑外壳空间、连接器承力、最小弯折半径、温度、反复弯折和装配效率。

每个连接器、转接头和过长余线都会增加链路复杂度。结构设计阶段应尽量缩短不必要的路径、减少串联转接，并为维护保留合理余量，而不是简单把线做得越长越方便。

条件允许时可使用网络分析仪或合适的射频测试方法比较线束插入损耗；同时还应在最终设备、天线和安装环境中观察通信质量或GNSS接收表现。样品通过后再固定线材、长度和接口版本。
